2014年11月22日22時8分 長野県北部の地震

2014年11月22日22時8分 長野県北部の地震で、長野県松本市に設置された端末は、約6秒前に震度4の地震が来ることをお知らせしました。

地震情報

地震発生日時緊急地震速報
第1報受信時刻		地震発生地域最大震度規模深さ
2014/11/2222:08:17.922:08:26長野県北部震度6弱M6.75km

このページのトップへ

長野県松本市　端末動作事例

端末動作22:08:26に受信した緊急地震速報により、6.14秒の猶予をもって、地震が来ることをお知らせしました。
端末設置場所震央から約52km（長野県松本市）
機種/プランHS301/ライトプラン
設定内蔵地震計　4.0（震度階級4）以上で発報設定
緊急地震速報（予報）　3.5（震度階級4）以上で発報設定

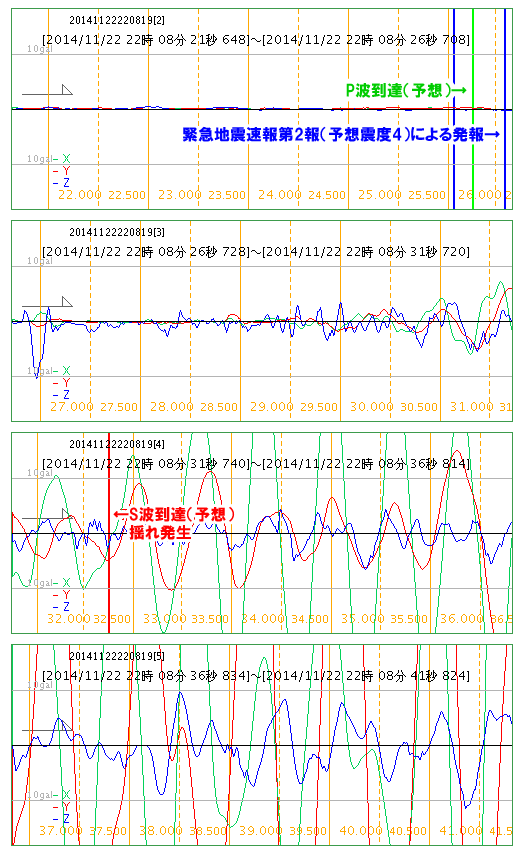

波形141122波形
端末動作詳細2014/11/22 22:08:26 緊急地震速報受信 第1報 予想震度1.32 猶予時間6.70
2014/11/22 22:08:26 緊急地震速報受信 第2報 予想震度4.05 猶予時間6.14
2014/11/22 22:08:26 C.OUT1 ON
2014/11/22 22:08:26 C.OUT2 ON
2014/11/22 22:08:26 C.OUT3 ON
2014/11/22 22:08:26 緊急地震速報による音声出力開始
2014/11/22 22:08:31 緊急地震速報受信 第3報 予想震度3.27 猶予時間0.84
2014/11/22 22:08:33 緊急地震速報受信 第4報 予想震度3.94 猶予時間-0.36
2014/11/22 22:08:34 緊急地震速報受信 第5報 予想震度3.94 猶予時間-1.57
2014/11/22 22:08:43 緊急地震速報受信 第6報 予想震度4.29 猶予時間-10.67
2014/11/22 22:08:44 C.OUT1 OFF
2014/11/22 22:08:44 C.OUT2 OFF
2014/11/22 22:08:44 C.OUT3 OFF
2014/11/22 22:08:53 緊急地震速報受信 第7報 予想震度4.29 猶予時間-20.62
2014/11/22 22:09:13 緊急地震速報受信 第8報 予想震度4.29 猶予時間-40.58
2014/11/22 22:09:21 緊急地震速報受信 最終報 予想震度4.29 猶予時間-48.89

このページのトップへ

長野県長野市　端末動作事例

端末動作22:08:26に内蔵地震計のP波検知により、地震が来ることをお知らせしました。
続いて発報閾値を越える緊急地震速報を受信したので、緊急地震速報ガイダンスに切り替わりました。
端末設置場所震央から約26km（長野県長野市）
機種/プランHS302P/ベーシックプラン
設定 内蔵地震計　4.0（震度階級4）以上で発報設定
緊急地震速報（予報）　3.5（震度階級4）以上で発報設定
見解動作履歴の数字だけ見ると、緊急地震速報の第1報受信時点ですでにS波予想猶予時間-1.27秒（揺れ到達から1.27秒経過）で地震に間に合っていません。
ですが、揺れは到達した時点で最大なわけではなく、徐々に大きくなります。

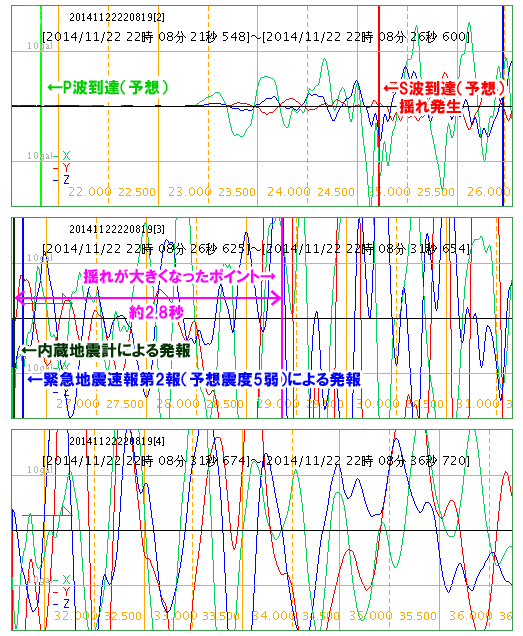

波形から判断しても、揺れが最大になったのは内蔵地震計による発報から約2.8秒後です。※
端末の発報は、小さな揺れが始まっている場合はその揺れが大きくなることを知らせています。
よって、緊急地震速報が間に合っていなくても、日ごろから訓練をしていれば避難行動を取れる可能性があります。
※2.8秒はわずかな時間ですが、最低限の安全確保により致命的な怪我から回避できる時間と言われています。
波形141122波形
端末動作詳細 2014/11/22 22:08:26 緊急地震速報(予報)受信 第1報 予想震度1.84 猶予時間-1.27
2014/11/22 22:08:26 内蔵地震計 複数P波検知 震度4.07（震度階級4）
2014/11/22 22:08:26 C.OUT1 ON
2014/11/22 22:08:26 C.OUT2 ON
2014/11/22 22:08:26 C.OUT3 ON
2014/11/22 22:08:26 RLY ON
2014/11/22 22:08:26 内蔵地震計による音声出力開始
2014/11/22 22:08:26 緊急地震速報(警報/予報)受信 第2報 予想震度4.68 猶予時間-1.50（震度階級5弱）
2014/11/22 22:08:26 緊急地震速報(予報)による音声出力開始
2014/11/22 22:08:31 緊急地震速報(警報/予報)受信 第3報 予想震度3.83 猶予時間-6.72
2014/11/22 22:08:33 緊急地震速報(警報/予報)受信 第4報 予想震度4.55 猶予時間-8.02
2014/11/22 22:08:34 緊急地震速報(警報/予報)受信 第5報 予想震度4.55 猶予時間-9.32
2014/11/22 22:08:43 緊急地震速報(警報/予報)受信 第6報 予想震度4.96 猶予時間-18.23
2014/11/22 22:08:44 C.OUT1 OFF
2014/11/22 22:08:44 C.OUT2 OFF
2014/11/22 22:08:44 C.OUT3 OFF
2014/11/22 22:08:44 RLY OFF
2014/11/22 22:08:53 緊急地震速報(警報/予報)受信 第7報 予想震度4.96 猶予時間-28.18
2014/11/22 22:09:13 緊急地震速報(警報/予報)受信 第8報 予想震度4.96 猶予時間-48.14
2014/11/22 22:09:21 緊急地震速報(警報/予報)受信 最終報 予想震度4.96 猶予時間-56.45
2014/11/22 22:10:05 内蔵地震計 複数P波検知終了 結果(最大値) S波予想震度4.28・44.52gal S波実測震度4.97（震度階級5弱）・103.88gal
